ダイナミックマイクにファンタム電源は必要？48Vの判断と接続の注意点

一般的なダイナミックマイクには、ファンタム電源は必要ありません。ただし、外付けのプリアンプや、マイクに内蔵されたプリアンプを動かすために48Vが必要な構成はあります。「ダイナミックだから必ずオフ」と決める前に、電源を使う機器が途中にないかを見てみましょう。

すでにオンにしてしまった場合も、それだけで故障したとは判断できません。Shureは平衡出力のダイナミックマイクはファンタム電源の影響を受けないと説明しています。一方で、接続したまま使える条件と、ケーブルを抜き差ししてよい条件は別です。

ここでは電源の要否、接続時の注意、音量不足への対処を順に整理します。

ファンタム電源は、マイクケーブルを通してマイク側の電子回路へ送る直流電源です。ミキサーやオーディオインターフェースにある「＋48V」「PHANTOM」といった表示は、その供給機能を示しています。音声信号と電源が同じケーブルを通るため、マイク用に別の電源ケーブルを引く必要がない仕組みです。

よく使われる電圧は48Vですが、ファンタム電源という名前だけで、すべてが48Vとは限りません。12Vなどを供給する機器もあり、マイクが必要とする電圧より低いと動作しない場合があります。電源が必要なマイクやプリアンプを使うときは、供給側と受ける側の電圧を組み合わせて見ることが大切です。

通常のバランス型XLR接続では、1番ピンに対して2番・3番ピンへ同じ直流電圧をかけます。48Vの供給なら、2番と3番のどちらも1番に対して48Vです。この「両方へ等しくかける」という条件が、後で説明するダイナミックマイクへの影響を考えるうえでのポイントになります。

Shureの解説でも、この平衡回路を前提に説明されています。

通常のダイナミックマイクをそのまま接続して使うなら、マイクのためにファンタム電源をオンにする必要はありません。ヤマハのMG10XU・MG10X・MG10の取扱説明書でも、ファンタム電源が不要な場合はスイッチをオフにするよう案内されています。

例外を理解する鍵は、電源を受けるのがどの部分かということです。ダイナミックマイクと組み合わせていても、信号を増幅するプリアンプには電源が必要な場合があります。表のDM1 DYNAMITEやSM7dBはその具体例。

「ダイナミックマイク用なのに48Vが必要」と書かれていても、矛盾しているわけではありません。

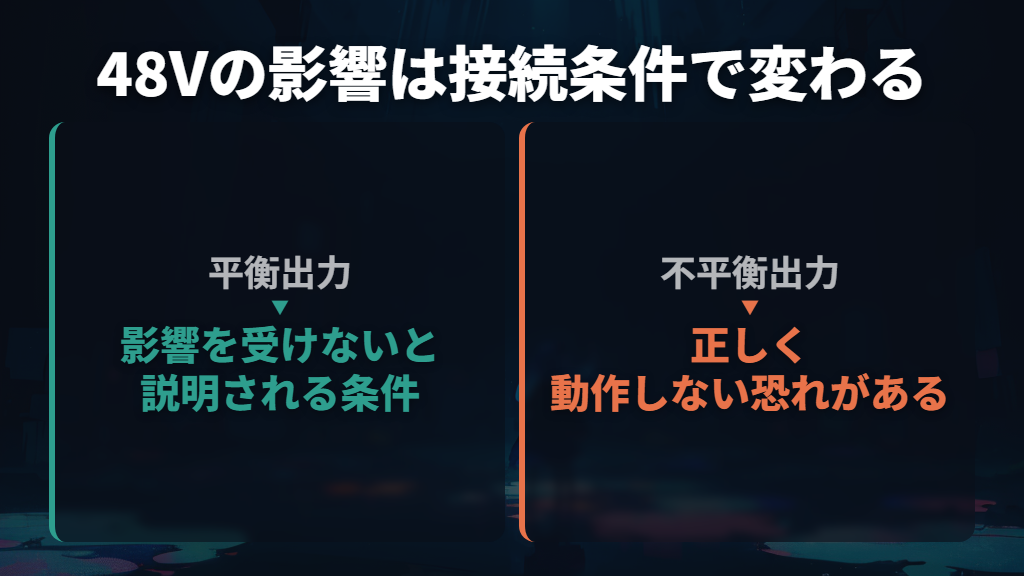

「48Vをオンにしたら、ダイナミックマイクは必ず壊れる」という理解は正確ではありません。Shureは、平衡出力のダイナミックマイクはファンタム電源の影響を受けないと説明しています。ここでいう平衡はバランス、不平衡はアンバランスのこと。影響がないという説明には、平衡出力という条件が付いています。

同じShureの説明では、不平衡出力のダイナミックマイクは影響を受け、正しく動作しなくなる恐れがあるとされています。そのため、「ダイナミック」という種類名だけで、どの接続にも48Vをかけてよいとは判断しないでください。

手元のマイクの出力方式や接続条件が不明なら、メーカーの仕様・説明書で確かめる必要があります。

すでにオンだったことに気づいたときは、慌ててケーブルを引き抜かず、接続機器に指定されたレベル調整と電源切り替えを行います。たとえばMG10XUでは、オンのまま対象チャンネルのケーブルを抜き差ししないよう指定されています。

マイクの回路が電源の影響を受けないことと、抜き差しの際にノイズが発生しないことは、同じ意味ではありません。

コンデンサーマイクとダイナミックマイクを同時に使うと、48Vのスイッチが一つしかなくて迷うことがあります。まず見るのは、そのスイッチでどの端子へ電源が供給されるかです。

MG10XU・MG10X・MG10では、［PHANTOM ＋48V］をオンにすると、チャンネル1〜4の［MIC/LINE］入力のXLR側へ供給されます。

平衡出力のダイナミックマイクがファンタム電源の影響を受けないという原理上、ダイナミックマイクが混ざっているだけで併用不可になるわけではありません。ただし、ヤマハは上記のチャンネルへファンタム電源非対応の機器を接続する場合、スイッチをオフにするよう指定しています。

電源が必要なマイク一本だけでなく、同じスイッチの供給先にある機器すべてが判断対象です。

このため、併用時は「コンデンサーマイクがあるからオン」で判断を終えず、もう一方のマイクの出力方式と、ミキサー側の禁止事項を合わせて見ます。ファンタム電源非対応の機器を同じ供給範囲に残したまま使うことは避けてください。

供給範囲はMG10XUなどの例を他機種へ当てはめず、手元の機種の説明書で確認しましょう。

接続の注意は、マイクだけを守るためのものではありません。ファンタム電源をオンにした状態でケーブルを抜き差しすると、大きなポップ音が発生し、接続先のスピーカーなどを損傷させる可能性があります。バランス型のダイナミックマイクであっても、操作の手順まで省略できるわけではないのです。

具体例として、ヤマハMG10XU・MG10X・MG10の取扱説明書では、次の条件が指定されています。下げるつまみはチャンネル1〜4の［LEVEL］です。似た名前の［GAIN］や、全体の音量を調整するつまみと取り違えないようにしましょう。

• ファンタム電源が不要な場合はオフにする
• チャンネル1〜4にファンタム電源非対応の機器を接続するときはオフにする
• オンにしたまま、チャンネル1〜4のケーブルを抜き差ししない
• オン・オフは、チャンネル1〜4の［LEVEL］つまみを最小にして行う

この機種でケーブルを外すなら、対象の［LEVEL］つまみを最小にしてからファンタム電源をオフにし、その後に抜く、という順序になります。他のミキサーやインターフェースでは、指定されるつまみや操作が異なる場合があります。

手元の説明書では「ファンタム電源」「48V」の項目を開き、供給先と切り替え時の条件をまとめて押さえておくとよいでしょう。

通常の平衡出力ダイナミックマイクに対して、48Vを音量アップのスイッチとして使う考え方は適切ではありません。Shureが説明するようにファンタム電源の影響を受けないマイクなら、音量不足はまず入力側のゲイン設定を見直す話になります。

MG10XUなどでは［GAIN］がチャンネル1〜4の基準となる音量を決めるつまみです。

ゲインは、マイクの信号を増幅する度合いとして考えると分かりやすいでしょう。たとえばShureはSM7Bについて、約60dB以上のクリーンなゲインが必要だと案内しています。これはSM7Bについての目安であり、すべてのダイナミックマイクに60dBが必要という意味ではありません。

手持ちのインターフェースで必要な増幅量を確保できるか、不足するなら追加のプリアンプを使うか、という順で考えます。ShureもSM7Bの信号を増幅する方法として、十分なゲインを持つインターフェースと、インラインプリアンプを挙げています。

先に機器側のゲイン能力を見ることで、ファンタム電源がないせいなのか、増幅が足りないのかを混同せずに済みます。

また、入力のゲインと各チャンネルの音量バランスも区別したいところです。MG10XUなどでは［GAIN］が基準となる音量、［LEVEL］が各チャンネル間のバランスを調整します。入力が大きすぎて［PEAK］が頻繁に点灯する場合は、［GAIN］を下げる指定があります。

小さいからといって、つまみをすべて最大にする使い方ではありません。

インラインプリアンプは、マイクと入力機器の間に入れて信号を増幅する機器です。具体例のsE Electronics「DM1 DYNAMITE」は、パッシブのダイナミックマイクやリボンマイク用の製品。日本向け製品案内では＋28dBのゲインを提供し、仕様欄では負荷1kΩで28dBと記載されています。

DM1を動かすには、48Vファンタム電源を供給できるプリアンプ、ミキサー、またはオーディオインターフェースが別途必要です。この構成で48Vをオンにする目的は、ダイナミックマイクへ単に電源を加えることではなく、間に入れたDM1を動作させることです。

適合するマイクには制限もあります。DM1は、ファンタム電源を必要とするコンデンサーマイクやアクティブリボンマイクには使用できません。「48Vで動く機器だから、48Vが必要なマイクにも使える」とは限らない点に注意しましょう。

電源の供給元があることと、接続するマイクが製品の対象であることの両方が必要です。

DM1 DYNAMITEの日本向け製品案内では、マイク出力への直接接続を推奨しています。必要ならマイクとの間にケーブルを使えますが、短いほど全体的な性能が向上するとの説明です。追加を検討するときは、ゲインだけでなく、マイクの出力部分へ取り付ける構成も思い浮かべておきたいところです。

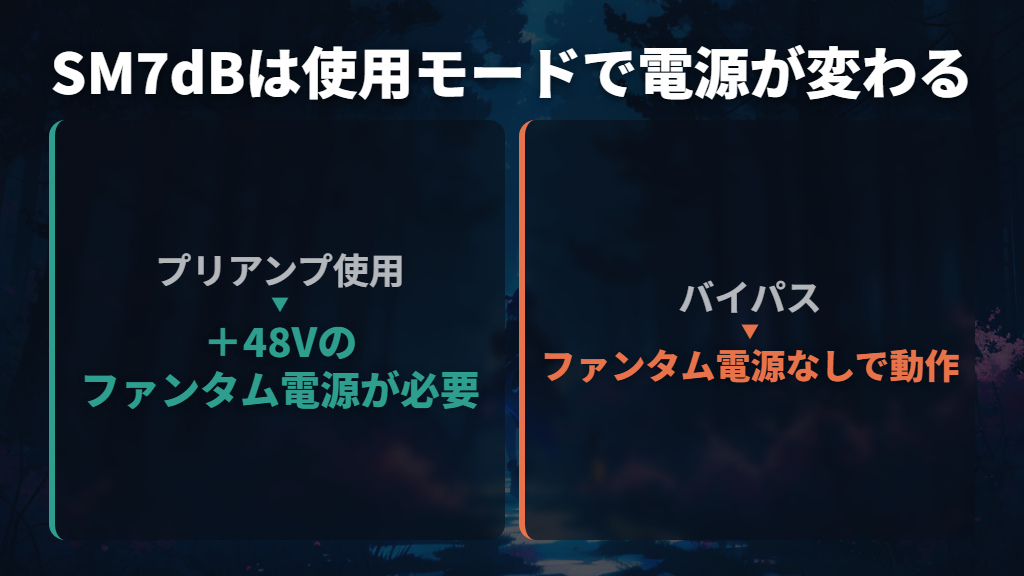

ShureのSM7dBは、アクティブプリアンプを内蔵したダイナミックマイクです。日本語ユーザーガイドでは、プリアンプを動かすために＋48Vのファンタム電源が必要と明記されています。一方、プリアンプを使わないバイパスモードなら、ファンタム電源なしで動作します。

内蔵プリアンプを使ってパソコンへ音声を送る場合は、＋48Vを供給できるXLR入力付きオーディオインターフェースを使用します。ミキサーへの接続については、ファンタム電源付きのバランス型マイクレベル入力のみを使う指定です。

「XLRが挿さる」という点だけでなく、電源と入力の種類まで対応させる必要があります。

ゲインの設定にも使い分けがあります。Shureは、ポッドキャストや静かなボーカルでは＋28dBが必要になる可能性が高く、大声で話す人や歌手には＋18dBだけで足りる場合があると説明しています。楽器用途では＋18dBまたはバイパスが適する場合もあります。

どの用途でも最大の＋28dBに固定する、という案内ではありません。

調整は、インターフェースやミキサー側のレベルを動かす前に、SM7dB側のゲインを決めるよう指定されています。SM7dBで48Vを使うか迷ったら、まず背面の設定がプリアンプ使用なのか、バイパスなのかを見る。このモデルでは、マイクの種類名よりも使用モードが電源判断の直接の手掛かりになります。
